Altuim designer軟件畫完電路板的后續操
時間：2018-09-21 來源：未知
1. 導出 GE RBER 文件

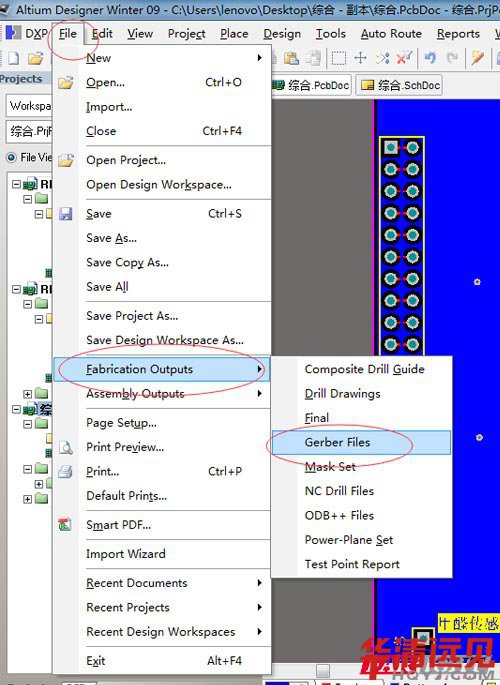

按照下圖操作 按照下圖操作 按照下圖操作 : 【File】→【Fabrication Outputs】→【Gerber Files】

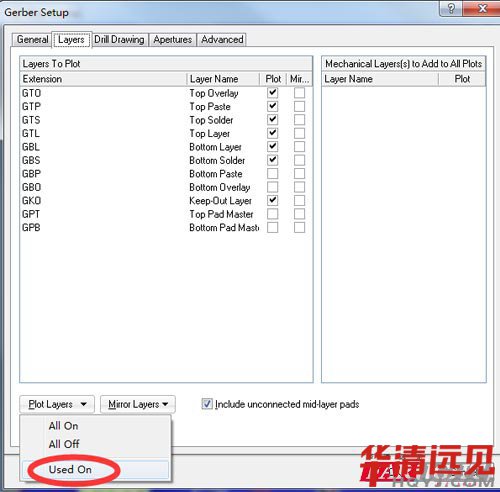

出現下面窗口：上方菜單選擇【 Layers】，然后選擇【 Used On】，然后點擊【 OK】,彈出窗口 后直接關閉就行，不需要保存。

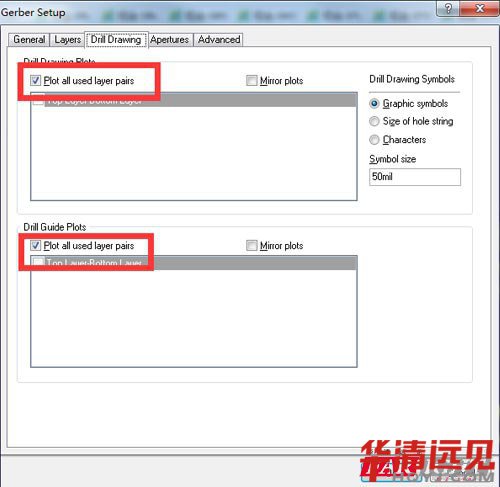

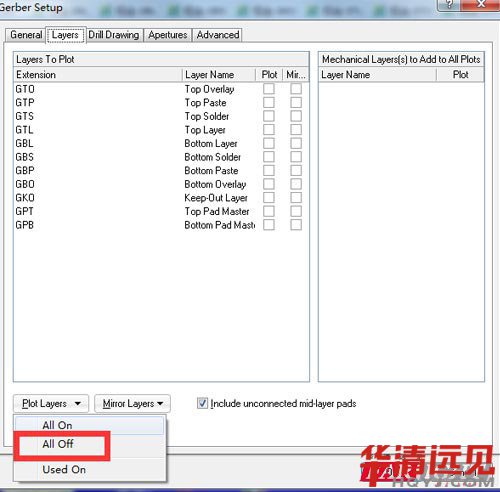

接著重復操作【File】→【Fabrication Outputs】→【Gerber Files】， 這一次選擇【Drill Drawing】,然后勾上下面兩個選項。打開【Layers】菜單選擇【 All Off】，然后點擊 【OK】，同樣彈出窗口直接關閉即可，無需保存。

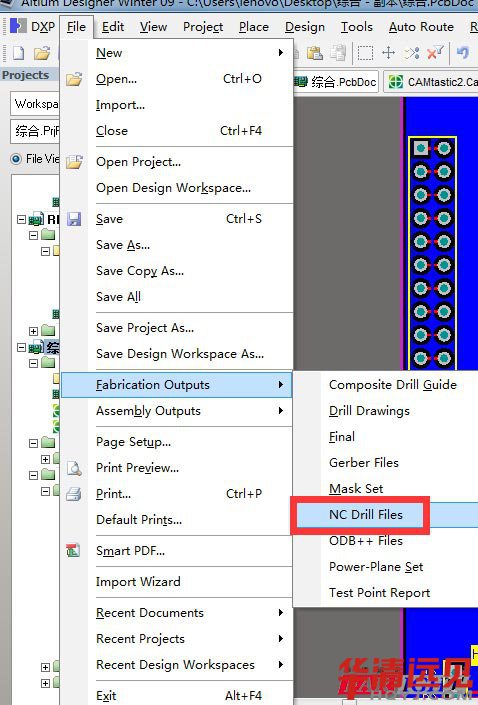

然后操作【File】→【Fabrication Outputs】→【NC Drill Files】

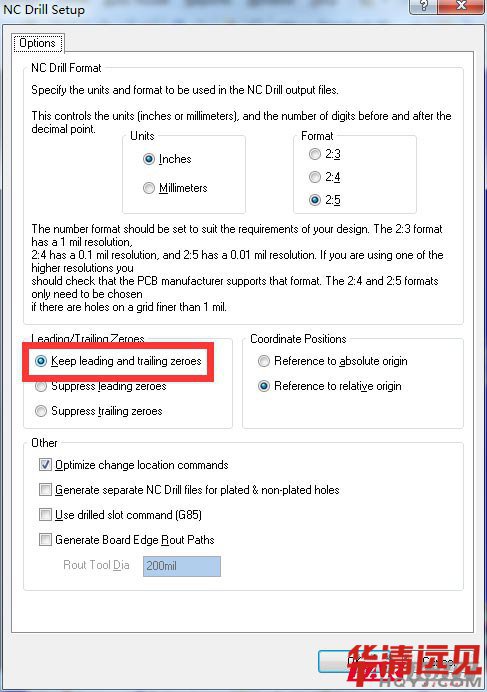

然后彈出窗口，按下圖勾選項點擊【 ok】彈出窗口再點擊【 OK】。彈出窗口關閉， 無需保存。 無需保存。
2. 打包 GEBEER文件

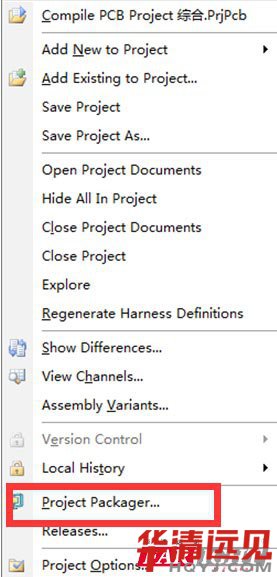

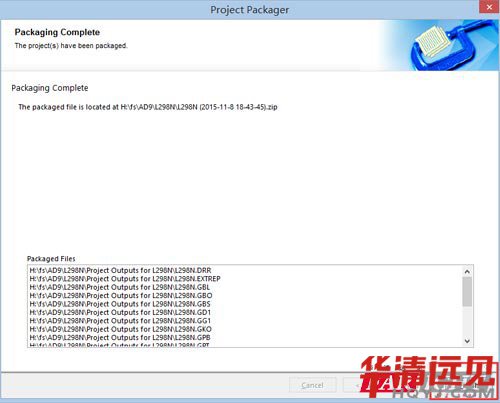

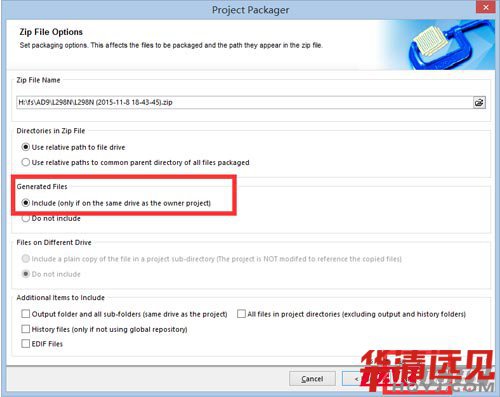

執行打包程序的操作室： 右鍵工程名，按照下圖操作

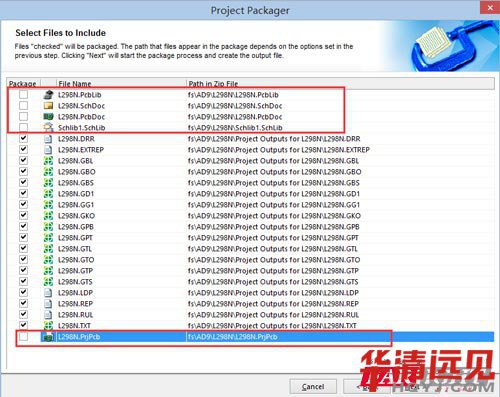

在這里需要注意一下：不要勾選這些文件(包含原理圖，PCB，工程，庫文件 ，這些和做PCB板子沒有關系，做電路時只給制作廠商GEBEER文件就是為了公司文件保密，如果上面提到的那些文件都勾選可能會泄露公司機)
3. 導出 BOM BOM表格

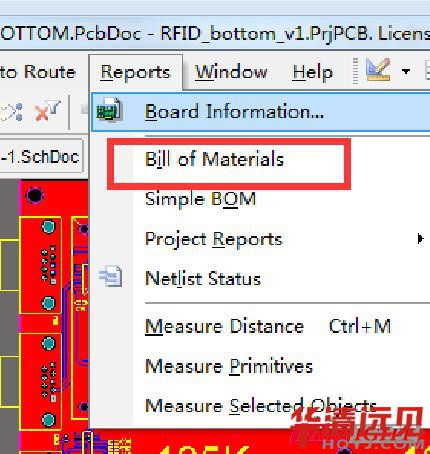

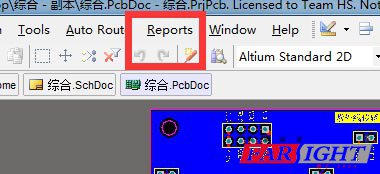

BOM表(也就是器件清單)按照下圖操作即可。
還有就是差焊接點個數(廠會用到這據)，按照下圖操作

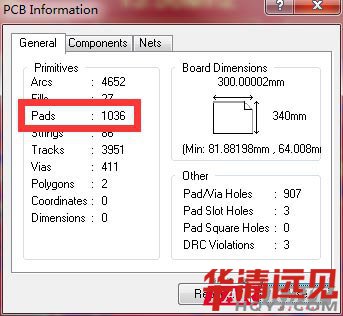

下圖就是焊接點個數
