華清遠見獨家采用自主研發的Cortex-A8教學實驗平臺
華清遠見 作者：李冬
近日，的嵌入式培訓機構-華清遠見教育科技集團正式對外宣布，將旗下所有課程統一升級到ARM新的處理器Cortex-A8平臺下，包括嵌入式和3G Android課程。目前，高性能的ARM處理器應用越來越廣泛，這次升級順應了解決相關研發工程師緊缺的迫切需求。作為嵌入式培訓行業的領頭羊，華清遠見此次硬件平臺全面升級也預示著，嵌入式培訓行業從此進入新的階段：Cortex-A8時代已經來臨了。

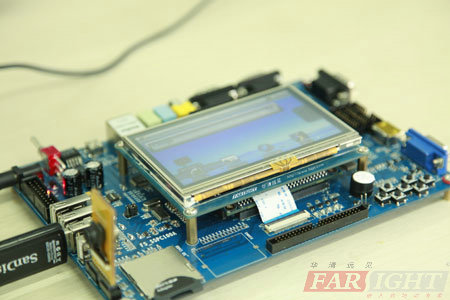

華清遠見自主研發新的Cortex-A8實驗平臺
華清遠見目前在北京、上海、深圳、成都、南京、武漢、福州等7所城市設有分中心，每年源源不斷向行業內輸送近5000名優秀工程師，為推動嵌入式行業發展起到了關鍵作用。而此次課程全面升級，將會在華清遠見各個中心統一展開，此舉將會有效地緩解目前行業內高端ARM研發工程師緊缺的現狀。據華清遠見研發中心負責人劉老師介紹，為了此次升級，華清遠見研發中心花了半年時間進行平臺的自主研發，包括行業調研、方案確定、器件選型以及調試設計，此平臺完全從學習者角度出發，融合多年ARM教學實踐經驗，涵蓋了目前行業內新的技術、流行的外部接口以及易用的實驗?zāi)K，功能囊括了一部手機的全部功能，非常適合學習者使用。
Cortex-A8基本上是目前流行消費電子產品硬件平臺的代名詞，包括蘋果新的iphone和ipad，均采用Cortex-A8處理器。其他手持設備巨頭，例如諾基亞、三星、摩托羅拉、HTC，都紛紛將主流的中高端機型統一采用ARM Cortex A8的處理器。ARM Cortex-A8處理器是第一款基于ARMv7架構的應用處理器，是目前主流ARM處理器中性能高的處理器。Cortex-A8處理器的速率可以在600MHz到超過1GHz的范圍內調節，能夠滿足那些需要工作在300mW以下的功耗優化的移動設備的要求。

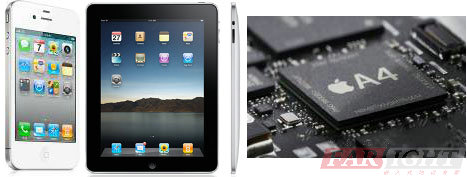

蘋果新的iphone和ipad，均采用Cortex-A8處理器
作為區大的ARM授權培訓中心（簡稱ATC），ARM公司對華清遠見此次課程全面升級到Cortex-A8平臺也非常重視，并給予了大力支持，ARM區總裁吳雄昂先生表示，Cortex系列處理器是未來ARM公司主打產品線，均采用新的ARMv7架構，華清遠見作為ARM重要的人才培訓合作伙伴，此次將課程全面升級到Cortex平臺，既是行業發展需要，也代表著ARM工程師未來學習方向。華清遠見總裁季久峰先生也表示，華清遠見會始終不渝幫助廣大學員緊跟行業日新月異的發展變化，此次全面啟用自主研發的基于Cortex-A8的全新教學實驗平臺，會為廣大學員提供未來主流開發平臺上實戰體驗的機會，進一步提高學生的專業領域內的就業競爭力。
華清遠見作為嵌入式培訓領域內的旗艦品牌，擁有著其他同類機構無可比擬的專業、科學培養體系及項目研發團隊，數目眾多的企業培訓客戶以及龐大的個人培訓客戶群。此次華清遠見在第一時間將業內新的技術平臺及時充實到對應的培訓課程中，是為了不斷改進課程內容，提高培訓的品質，以便將更好的培訓服務提供給培訓學員，全面提升畢業學員在業內的就業競爭力，確保高質量的就業水平！
附華清遠見自主研發的Cortex-A8實驗平臺（FS_S5PC100）介紹
FS_S5PC100采用底板與核心板結構設計。核心板采用8層板+盲埋孔+阻抗控制+沉金工藝，穩定可靠。 核心板的資源有：s5pc100處理器、256MB DDR2內存、128MB Nand Flash（可擴展為1GMB）、2M Nor Flash。
FS_S5PC100擁有豐富的硬件接口，包括：VGA接口、LCD接口、TVout接口、Camera輸入接口、3路串口、1路紅外收發、SD卡接口、SPI、100M網口、USB2.0-OTG接口、4路USB Host接口、音頻輸入輸出接口、按鍵、SPI的E2PROM （用于SPI實驗）、I2C的溫度傳感器（用于I2C實驗）、蜂鳴器（用于PWM實驗）、變阻器（用于A/D實驗）、HDMI、藍牙、wifi等。
 |
 |

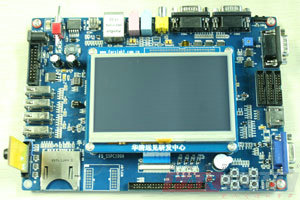

圖一、FS_S5PC100平臺 |

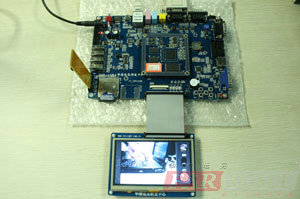

圖二、Android攝像頭功能展示 |
 |
 |

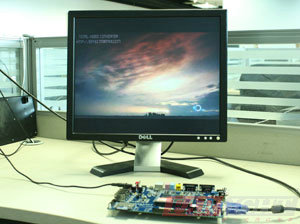

圖三、VGA 720P高清播放功能展示 |

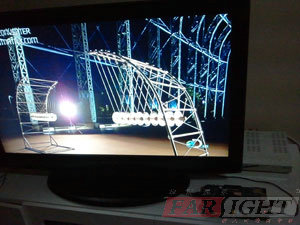

圖四、HDMI 720P顯示功能展示 |
附華清遠見自主研發的Cortex-A8實驗平臺（FS_S5PC100）硬件配置清單：
FS-S5PC100核心板硬件配置：
● Samsung S5PC100處理器，ARM Cortex-A8內核，高主頻為800MHz；
● 256M Bytes DDR2內存，采用兩片Samsung K4X1G163芯片，運行速率166MHz；
● 256M Bytes Nand Flash，采用Samsung K9F2G08芯片，可定制128M 到2G容量；
● 采用MAX811T復位芯片，控制系統復位操作；
● 分離式電源設計，獨立電源芯片提供核心板各路電源；
● 2.00mm間距雙排插針連接器與底板相連；
FS-S5PC100底板硬件配置：
● 四位撥碼開關，用來配置系統啟動方式；
● 三路UART接口（兩路5線串口，一路3線串口）；
● 四路USB HOST，支持USB1.1協議，使用USB A型接口；
● 一路USB OTG，支持USB2.0協議，使用mini-USB AB型接口；
● 一個標準20 pin 2.54mm間距JTAG接口；
● 六個用戶按鍵，功能上、下、左、右、確定和返回（用戶也可自定義其功能）；
● 一個復位按鍵，連接MAX811T復位芯片；
● 四個用戶LED指示燈；
● 兩個高速SD/MMC接口，其中一個可支持8位模式。可以實現SD Memory功能和SDIO功能；作為SD Memory大可以支持32GB容量；作為SDIO，可以連接WIFI、DTV等模塊；
● 一路攝像頭接口，支持ITU-R BT 601/656八位模式；
● 自帶4.3寸TFT真彩液晶屏和觸摸屏，采用0.5mm間距FPC接口；
● 一個50針LCD、觸摸屏插針接口，方便連接其他型號LCD；
● 一個VGA視頻輸出接口，采用SDA7123芯片，大支持1024*768分辨率；
● 一個TVOUT視頻輸出接口；
● 一個AC97音頻接口，包括一路音頻輸出和一路麥克風輸入，采用WM9713芯片；
● 兩個1W功放，可接兩個喇叭；
● 一個100Mbps以太網口，采用Davicom DM9000AE芯片；
● 兩個高速SPI接口，可以連接WIFI、DTV等模塊；
● 一個I2C溫度傳感器；
● 一個SPI接口的E2PROM；
● 一個紅外通信接口，一路紅外收發；
● 一個PWM蜂鳴器；
● 一個8x8矩陣鍵盤接口；
● 兩個A/D輸入端口；
● 一個GPIO接口，有12個IO口，可以作為輸入、輸出和中斷等功能；
● 一個外部紐扣電池，在開發板斷電后可為CPU提供RTC電源；
● 采用標準12V、2A適配器供電，電源設計有保險絲，保護板子由于誤操作造成損壞；
● 2.00mm間距雙排插針連接器與核心板相連；
