嵌入式開發MOS原理與應用
時間：2024-09-04 來源：華清遠見
一、MOS技術簡介
MOS技術是一種基于金屬-氧化物-半導體結構的電子器件制造技術，廣泛應用于集成電路（IC）的制造和嵌入式系統的設計中。其基本結構包括金屬接觸、氧化物絕緣層和半導體材料（通常是硅）。MOS技術以其低功耗、高集成度和可靠性等特點，在各種應用場景中得到了廣泛的應用。
二、MOS的工作原理
MOS器件的工作原理主要依賴于柵極（Gate）、漏極（Source）和源極（Drain）之間的電場調控。通過在柵極上施加電壓，形成電場，從而控制柵極下方半導體中的載流子（電子或空穴）運動。這種電場調控機制使得MOS器件能夠實現電流的調制，從而實現開關功能或模擬信號處理。

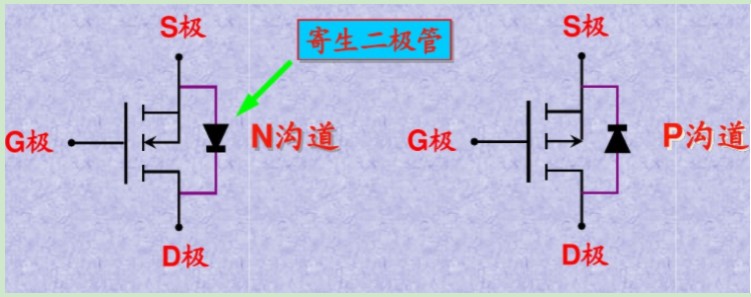

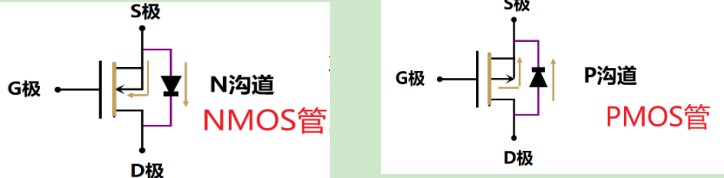

圖2-1 圖2-2
MOS管的工作一般分為以下三步：
a.靜電場形成：在柵極上施加電壓（通常是正電壓），在柵極與襯底之間形成靜電場。
b.電場調制：靜電場影響了襯底中的自由載流子（電子或空穴）的分布。例如，在N型MOS管中，當柵極施加正電壓時，柵極下方的P型襯底區域中的電子被吸引向上移動，形成一個電子濃度的反型區域，稱為溝道（Channel）。
c.導通控制：溝道的形成與否直接決定了從漏極到源極的電流導通情況。當柵極施加足夠的正電壓時，溝道形成，電流可以從漏極流向源極；當柵極電壓低于臨界值時，溝道消失，電流不能通過。
三、MOS在嵌入式系統中的應用
3.1處理器與微控制器：
處理器：現代處理器大多采用MOS技術，其內部包含大量的MOS晶體管，以實現高速計算和復雜操作。
微控制器：用于控制各種嵌入式系統，例如傳感器、執行器、通信接口等。MOS技術的高集成度和低功耗特性使得微控制器在各種環境中具備良好的穩定性和性能。

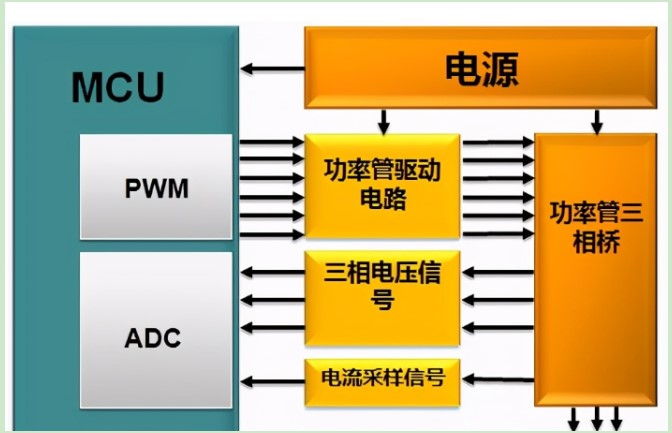

圖3-1
3.2存儲器：
靜態隨機存取存儲器（SRAM）：用于快速數據存取，MOS技術提供了高速的存取速度和低功耗的優勢。
閃存：用于數據存儲和程序存儲，MOS技術的高密度和可靠性使得閃存在嵌入式系統中廣泛應用。
3.3傳感器與執行器控制：
傳感器接口：MOS技術可用于傳感器信號的放大、濾波和數字化處理。
執行器控制：MOS技術的開關功能可用于驅動各種執行器，例如電動機、閥門控制等。

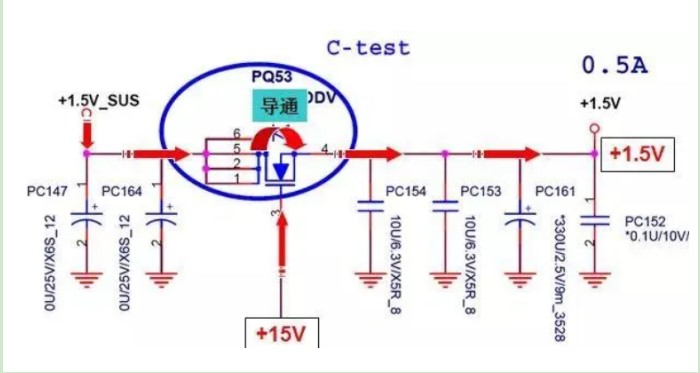

圖3-2
四、通信接口
串行接口：MOS技術用于實現UART、SPI、I2C等串行通信接口，用于與外部設備進行數據交換和通信。
無線通信：MOS技術在射頻電路中的應用，例如WiFi、藍牙等無線通信標準的實現。
五、結語
MOS技術作為嵌入式系統設計中的核心技術之一，通過其高集成度、低功耗、高速度和可靠性，為現代電子設備和嵌入式系統的發展提供了堅實的基礎。隨著技術的不斷進步和應用場景的擴展，MOS技術在未來將繼續發揮重要作用，推動嵌入式系統在各個領域的創新與發展。
