GPIO（通用輸入輸出）面試中高頻問題
時間：2026-02-03 來源：華清遠見
GPIO （通用輸入輸出）是嵌入式系統中最基礎且核心的外設，面試中高頻考察基礎概念、配置原理、實戰應用、底層細節等維度。以下是針對嵌入式工程師（尤其 STM32 方向）的經典面試題，涵蓋基礎到進階
一、基礎概念類（必考）
1. 什么是 GPIO？它的核心作用是什么？
答案要點：
GPIO 是通用輸入輸出引腳，可由軟件配置為輸入 / 輸出 / 復用功能 / 模擬功能，是 MCU 與外部設備（LED、按鍵、傳感器、外設芯片）通信的 “橋梁”。
核心作用：① 輸出高低電平（控制外設）；② 讀取外部電平（采集信號）；③ 復用為外設功能引腳（I2C/SPI/USART 等）；④ 模擬功能（ADC 輸入、DAC 輸出）。
考察重點：GPIO 的定義和核心應用場景，區分 “通用” 與 “專用” 外設的差異。

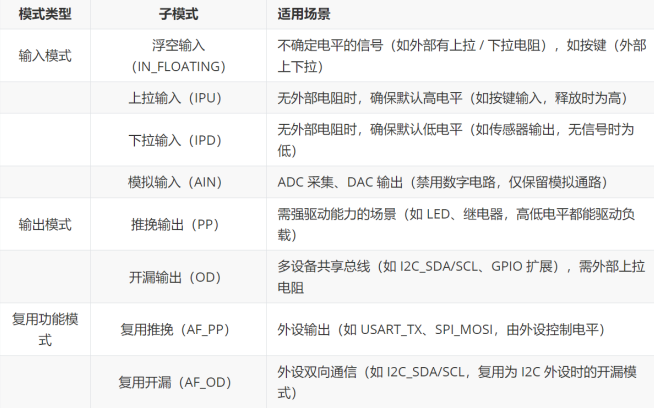

2. GPIO 的八種工作模式（STM32 為例）是什么？分別適用于什么場景？
答案要點：STM32 GPIO 支持8 種模式，核心分類及場景：
考察重點：模式分類、“推挽 vs 開漏” 差異、模擬輸入與數字輸入的區別，需結合實際場景記憶。
3. 推挽輸出（PP）和開漏輸出（OD）的核心區別是什么？為什么 I2C 總線要用開漏輸出？
答案要點：
① 驅動能力：推挽輸出高低電平均由 MCU 內部 MOS 管驅動（高電平 VDD，低電平 GND），驅動能力強；開漏輸出僅低電平由 MOS 管拉到 GND，高電平需外部上拉電阻（VDD），驅動能力依賴電阻；
② 電平特性：推挽輸出不能并聯（避免短路）；開漏輸出可并聯（多設備拉低有效，總線默認高電平）；
③ I2C 用開漏的原因：I2C 是多主從總線，需支持多設備同時發送信號，開漏模式下 “線與” 邏輯（任一設備拉低總線為低，所有設備釋放總線為高），避免總線沖突。
考察重點：輸出模式的底層原理，結合總線協議的應用邏輯。

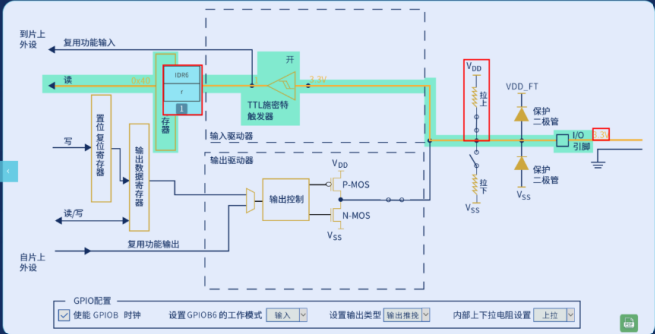

4. 上拉電阻和下拉電阻的作用是什么？如何選擇阻值？
答案要點：
作用：① 確定 GPIO 默認電平（避免浮空狀態下電平不確定）；② 增強驅動能力（開漏輸出必須配合上拉）；③ 保護引腳（限制浪涌電流）。
阻值選擇：① 過小：功耗大、總線電平切換慢（RC 時間常數大）；② 過大：抗干擾能力弱、驅動能力不足；③ 常用范圍：10kΩ~100kΩ（兼顧功耗和響應速度，I2C 總線常用 4.7kΩ~10kΩ）。
考察重點：電阻的實際選型邏輯，結合功耗、響應速度、抗干擾性的權衡。
二、配置與底層原理類（高頻）
5. 為什么 STM32 配置 GPIO 前要先使能對應端口的時鐘？
答案要點：
STM32 為了低功耗，所有外設（包括 GPIO）的時鐘默認處于關閉狀態（時鐘門控機制）。只有使能對應端口的時鐘，GPIO 模塊才能被 CPU 訪問和配置，否則配置寄存器無效。
時鐘使能寄存器：RCC_APB2PeriphClockCmd（GPIOA~G，APB2 總線）、RCC_AHB1PeriphClockCmd（STM32F4/F7/H7，AHB1 總線）。
考察重點：STM32 時鐘樹的基礎概念，低功耗設計的核心思想。

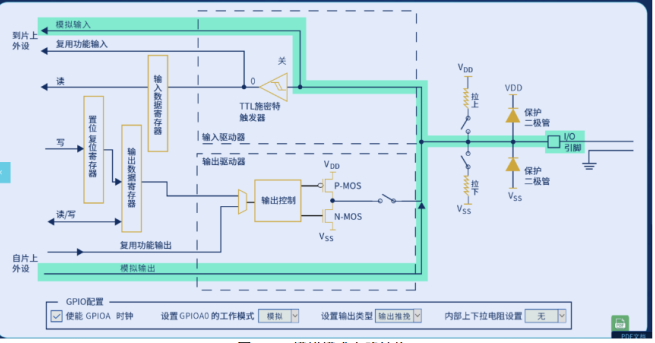

6. GPIO 的模擬模式（AIN）和數字輸入模式的區別是什么？
答案要點：
① 模擬模式：禁用 GPIO 的數字電路（施密特觸發器、輸出緩沖器），引腳直接連接到 ADC/DAC 的模擬通路，用于采集模擬信號（如電壓）；
② 數字輸入模式：啟用數字電路，將模擬信號轉換為高低電平（通過施密特觸發器），用于讀取數字信號（如按鍵、傳感器的數字輸出）。
關鍵區別：模擬模式保留信號的連續變化特性，數字模式僅識別高低電平。
三、實戰應用與問題排查類（核心）
7. 如何用 GPIO 實現按鍵輸入？需要注意什么問題？（消抖處理）
答案要點：
（1）硬件配置：按鍵一端接 GPIO（上拉輸入模式），另一端接 GND；
（2）軟件實現：
① 基礎讀取：直接讀取 GPIO_PIN 狀態（HAL_GPIO_ReadPin ()）；
② 關鍵問題：按鍵機械抖動（按下 / 釋放時電平波動，約 10~20ms），需消抖處理；
③ 消抖方法：
軟件消抖：延時 10~20ms 后再次讀取，確認電平穩定（簡單但占用 CPU）；
硬件消抖：并聯 100nF 電容（濾除高頻波動，減少軟件壓力）；
中斷消抖：通過定時器中斷掃描按鍵（避免阻塞主程序）。
考察重點：硬件電路設計、抖動問題的理解、消抖方案的選型與實現。
8. 如何用 GPIO 實現 LED 流水燈？如何優化性能？
答案要點：
（1）基礎實現：配置 GPIO 為推挽輸出，循環設置引腳高低電平（HAL_GPIO_WritePin ()），中間加延時（HAL_Delay ()）；
（2）性能優化：
① 避免阻塞：用定時器中斷替代 HAL_Delay ()（主程序可并行處理其他任務）；
② 位操作優化：直接操作 ODR 寄存器（而非 HAL 庫函數），提高執行速度（如GPIOA->ODR ^= GPIO_PIN_0; 翻轉引腳）；
③ 低功耗：流水燈間隔期間讓 MCU 進入休眠模式（如 WFI 指令），減少功耗。
示例（定時器中斷優化）：
配置定時器（如 TIM2）定時 100ms 中斷，中斷服務函數中翻轉 LED 引腳電平。
考察重點：阻塞與非阻塞編程的區別，底層寄存器操作，低功耗優化思路。
9. GPIO 中斷的配置步驟是什么？中斷觸發方式有哪些？
答案要點：
（1）STM32 GPIO 中斷配置步驟（HAL 庫）：
使能 GPIO 端口時鐘和 SYSCFG 時鐘（中斷映射需 SYSCFG）；
配置 GPIO 為輸入模式（上拉 / 下拉 / 浮空）；
配置中斷觸發方式（上升沿 / 下降沿 / 雙邊沿）；
配置 NVIC（中斷優先級分組、使能中斷通道）；
編寫中斷服務函數（HAL_GPIO_EXTI_Callback ()）。
（2）中斷觸發方式：
上升沿觸發（GPIO_PIN_SET 時觸發）：適用于外部信號從低到高（如按鍵釋放）；
下降沿觸發（GPIO_PIN_RESET 時觸發）：適用于外部信號從高到低（如按鍵按下）；
雙邊沿觸發：上升沿和下降沿都觸發（如串口通信的 RX 引腳，需捕捉起始位和數據位）。
示例代碼（GPIOA_PIN_0 下降沿中斷）：
__HAL_RCC_GPIOA_CLK_ENABLE();
__HAL_RCC_SYSCFG_CLK_ENABLE();
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING; // 下降沿中斷
GPIO_InitStruct.Pull = GPIO_PULLUP;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
HAL_NVIC_SetPriority(EXTI0_IRQn, 1, 0); // 優先級分組2，搶占優先級1，響應優先級0
HAL_NVIC_EnableIRQ(EXTI0_IRQn); // 使能中斷通道
void EXTI0_IRQHandler(void) {
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0); // 清除中斷標志位
}
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
if (GPIO_Pin == GPIO_PIN_0) {
// 中斷處理邏輯（如翻轉LED）
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_5);
}
}
考察重點：中斷配置的完整流程，NVIC 優先級分組的概念，觸發方式的選型。
10. GPIO 的最大驅動能力是多少？如何避免 GPIO 引腳損壞？
答案要點：
（1）驅動能力：STM32 GPIO 單個引腳最大輸出電流約 20mA（絕對最大值），推薦連續輸出電流不超過 10mA（避免過熱）；多個引腳同時輸出時，總電流需遵循 datasheet 限制（如 GPIO 端口總電流≤60mA）。
（2）保護措施：
① 驅動大負載（如 LED、繼電器）時，串聯限流電阻（LED 常用 220Ω~1kΩ，計算：R=(VDD-Vf)/I，Vf 為 LED 正向壓降）；
② 避免引腳直接接電源 / GND（可能導致短路電流過大）；
③ 外部信號電壓范圍需匹配 MCU（如 3.3V MCU 的 GPIO 不能直接接 5V 信號，需電平轉換）；
④ 高頻信號場景下，添加 TVS 管或 ESD 防護電路（避免靜電損壞）。
考察重點：硬件設計的實用性知識，驅動能力的量化指標，引腳保護的工程思維。
四、面試答題技巧
先基礎后進階：回答時先明確核心概念，再展開細節（如配置步驟、底層原理）；
結合實戰場景：每個知識點盡量關聯實際項目（如 “我在做智能小車時，用 GPIO 推挽輸出控制電機驅動模塊，開漏輸出模擬 I2C 總線”）；
突出 STM32 重點：針對 STM32 相關崗位，多提及寄存器配置、HAL 庫函數、中斷 / NVIC 等 STM32 特有知識點；
排查問題思路：遇到 “為什么配置無效”“引腳電平異常” 等問題，按 “時鐘→模式→寄存器→硬件電路” 的順序排查。
以上題目覆蓋 GPIO 的核心考點，可以結合 STM32 datasheet 和實際項目理解，避免死記硬背。
